Produktnummer | AWIMDBOX |
---|---|
Internal form | Form 1 |
Verschmutzungswiederständichkeit | 2 |
EMC Miljö | 1 |
Kabinetmaterial | Impact resistant polyester |
IP Klasse | IP55 (IP20c with open hatch) |
Bemessungs-Stoßspannung | 250V |
Erdverbingungs System | IT-system |
Nennspannung UE | 1 x 230 VAC |
IKMAX., ICF | 6kA |
MAX. IK, ICW | 0,28kA |
Max. I2T | 78400A2S |
Nominelle Strom, IE | max. 16 A |
Schutz gegen indirektes Berühren | - CONNECTION BOX Total isolation - OUTGOING CIRCUIT Automatic disconnection |
Gewicht (kg) | 1.280 |
Dimensionen (H x L x B) | 95x190x120 mm |
BETRIEBSTEMPERATURBEREICH | -25°C to +60°C |
LAGER TEMPERATUR | 0°C to +50°C |
Approbationen | CE Conformity DGUV Conformity |
Awilco IMD box 230V Output
AWIMDBOX
Awilco IMD box 230V Output
578,52 €
Delivery:
Auf Lager
Wird versendet in 1-2 Tage
IMDBOX – DGUV-konform
Sicherheitssystem
Die IMDBOX gewährleistet die elektrische Sicherheit bei der Verwendung von AC 230V Energieanlagen, z.B. mobilen Wechselrichtern oder mit fossilen Brennstoffen betriebenen Generatoren im Fahrzeug durch „Schutztrennung mit Isolationsüberwachung und Freischaltung“.
Mehr über das Produkt
IMDBOX – DGUV-konform
Sicherheitssystem
Die IMDBOX gewährleistet die elektrische Sicherheit bei der Verwendung eines AC 230V-Energiesystems, z.B. bei mobilen Wechselrichtern oder mit fossilen Brennstoffen betriebenen Generatoren in einem Fahrzeug durch ‘Schutztrennung mit Isolationsüberwachung und Freischaltung’.

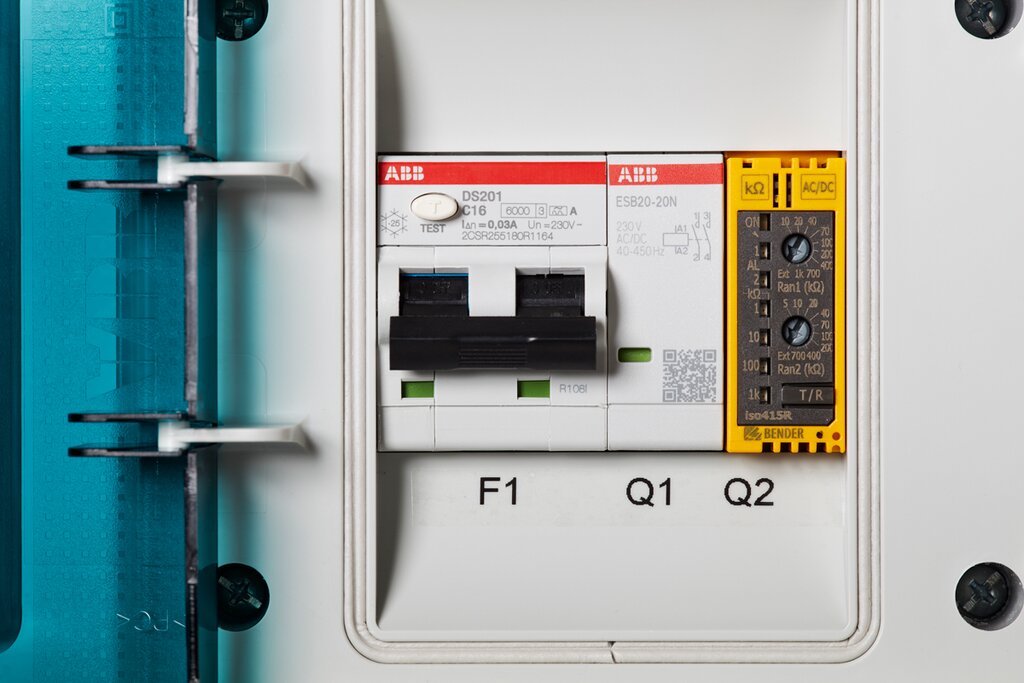

Um ein Höchstmaß an Sicherheit zu gewährleisten, ist die IMDBOX sowohl mit einem C16A/30mA RCBO-Kombischutzrelais als auch mit einem Isolationsüberwachungsgerät in Kombination mit einem 16A-Schütz ausgestattet.
Normalerweise werden Installationen innerhalb von Gebäuden über einen Erdspieß an das Stromnetz oder direkt an das Kraftwerk angeschlossen. Die Verwendung eines Erdspießes von einem Mähfahrzeug aus ist jedoch nicht möglich, und der Anschluss eines Erdspießes von einem geparkten Fahrzeug aus erfordert einen professionellen Elektriker, der den vorhandenen Widerstand im Boden misst.
Die Kombination aus der oben erwähnten Schutztrennung und den integrierten Schutzvorrichtungen bietet eine sichere Umgebung für Endverbraucher von AC 230V, sowohl innerhalb als auch außerhalb von Fahrzeugen, die mit AC 230V Systemen ausgestattet sind, die an die IMDBOX angeschlossen sind.
Das in der IMDBOX integrierte IMD überwacht kontinuierlich den Isolationswiderstand des ungeerdeten Systems und der aktuell gemessene Isolationswiderstand wird auf der eingebauten LED des IMD angezeigt. Auf diese Weise können Veränderungen, wie z.B. der Anschluss von Verbrauchern über Steckdose(n), durch die Luke hindurch leicht visuell erkannt werden.
Der Einsatz der IMDBOX in Fahrzeugen, die hinter Wechselrichtern und anderen 230V-Stromprodukten montiert sind, bietet Ihnen die höchstmögliche Sicherheit wie in einem Gebäude.
